在海德堡印刷机的维修车间里，老技师们总爱念叨：“机器是死的，人是活的，可有些零件比人还认死理！”尤其是那些看似不起眼的油压开关，它们如同液压系统的神经末梢，时刻监控着机器的“生命体征”。
在2000年前后推出的海德堡经典机型中，有三款外形相似的油压开关，不知让多少维修人员栽过跟头。
今天，我们就来揭开这三款“孪生兄弟”的神秘面纱，帮你彻底分清谁是谁！
油压开关：液压系统的“守门人”
Part.1
在海德堡印刷机的液压系统中，油压开关扮演着至关重要的角色。
这些不起眼的小装置负责监测油路压力变化，并将物理信号转换为电信号，从而触发设备的安全保护或动作切换。
当系统压力达到设定值时，油压开关会发出电信号，控制电磁换向阀或电机启停，实现油路卸压、换向或顺序动作，堪称液压系统的安全卫士
尤其在2000年左右的经典机型上，海德堡采用了三款外形相似但安装方向各异的油压开关。
它们虽然都服务于同一系统，但位置装错可能导致信号传输失效、设备误停机甚至液压回路异常。

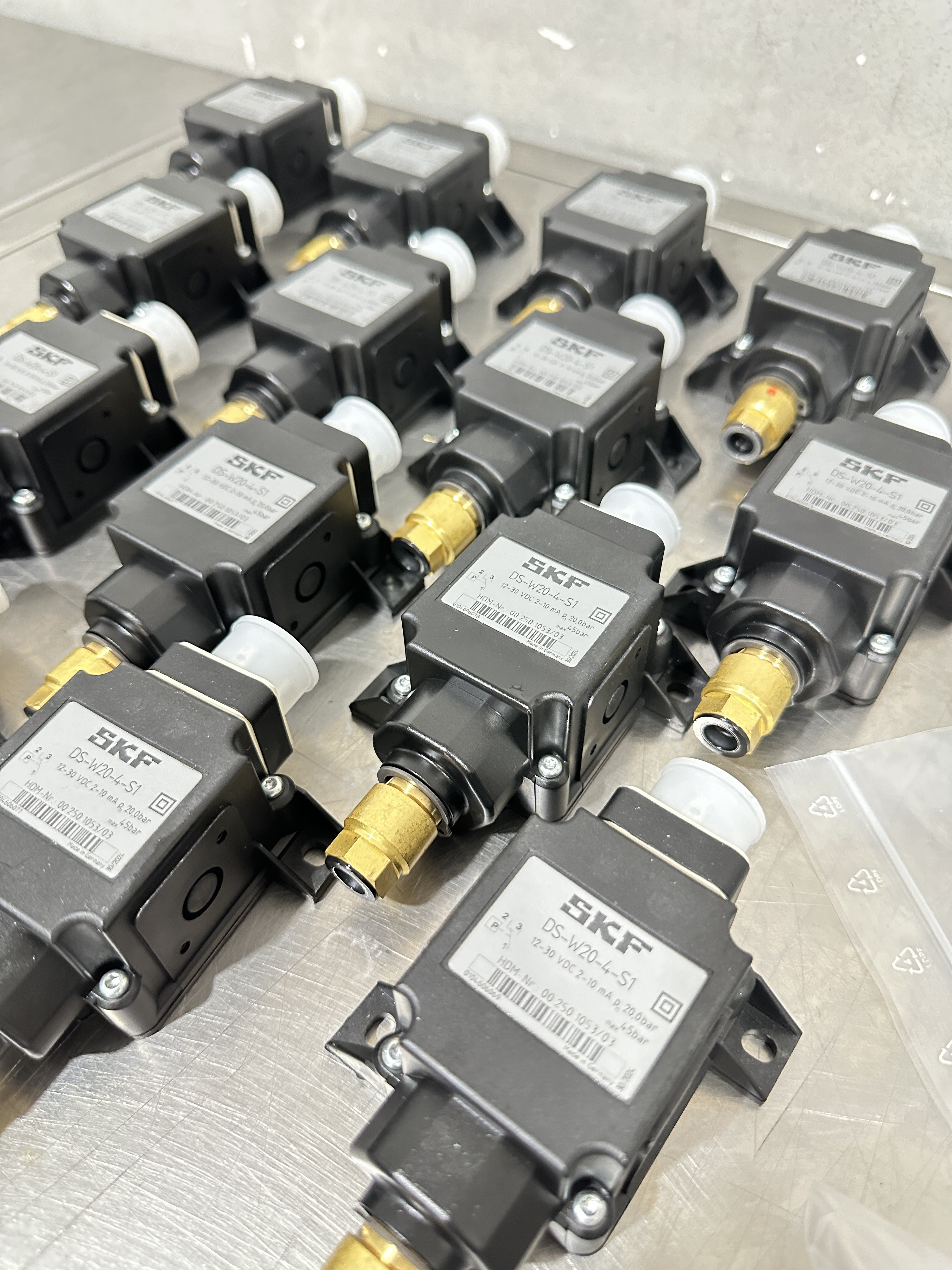

三款油压开关的庐山真面目
Part.2

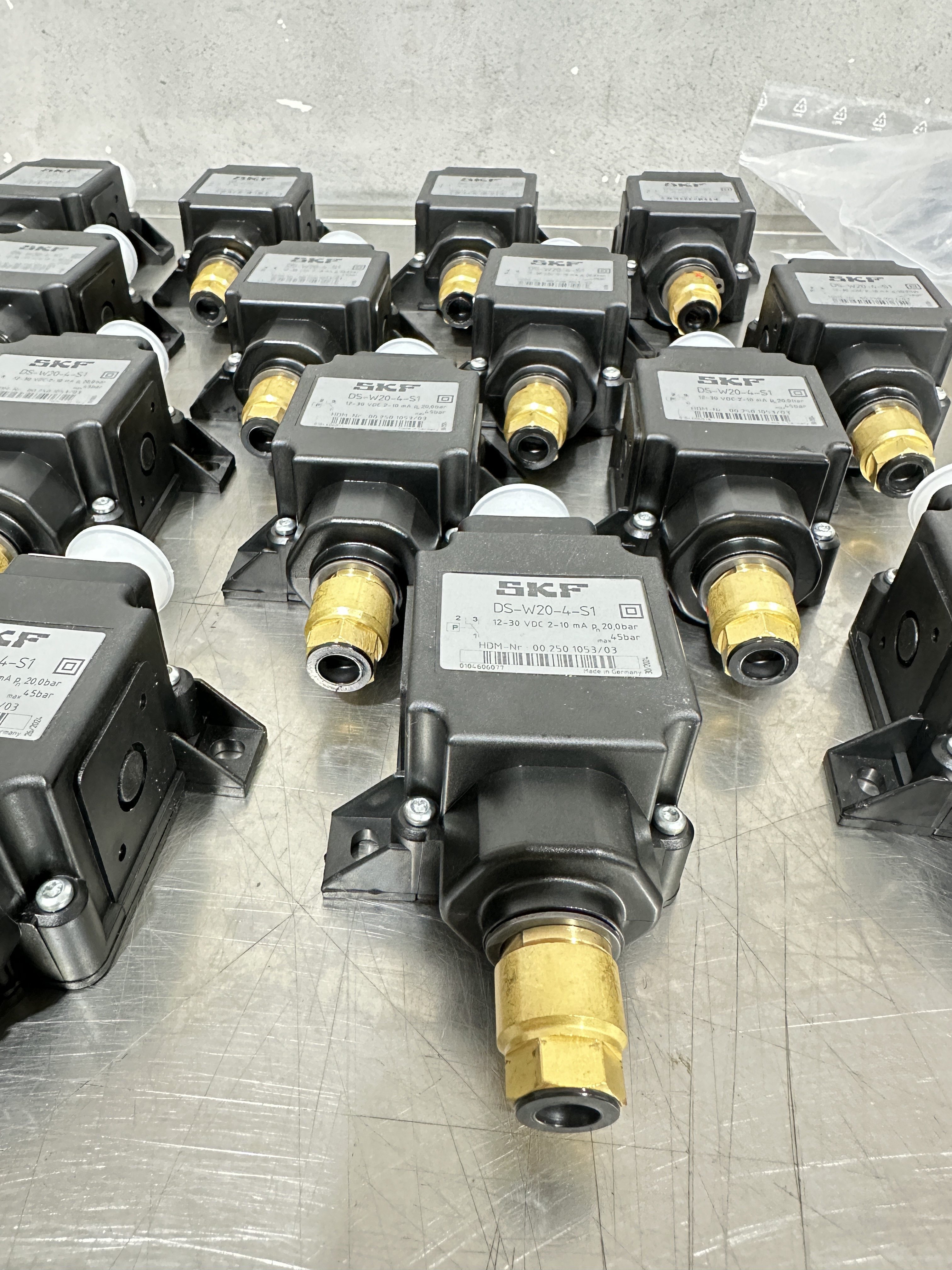

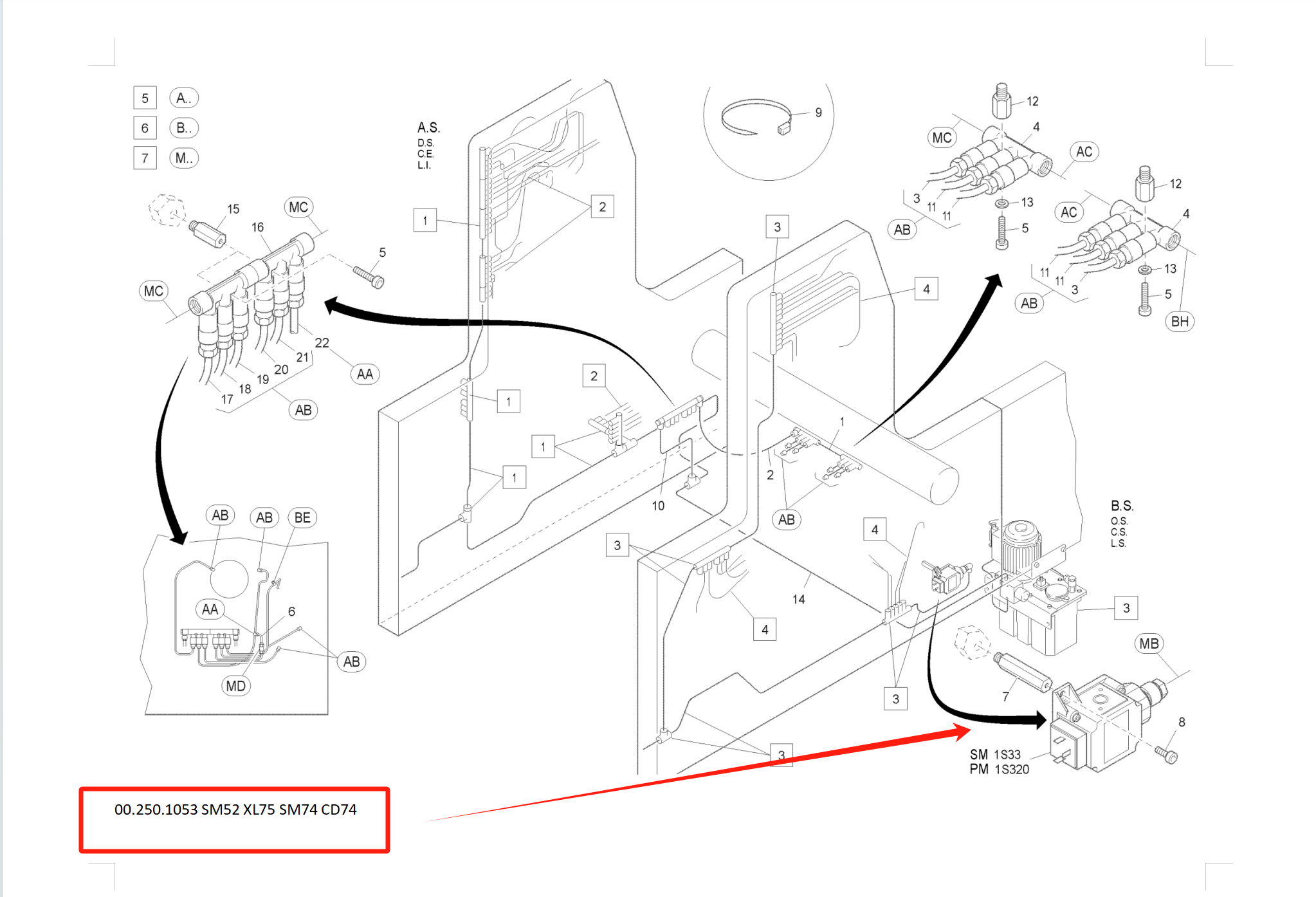

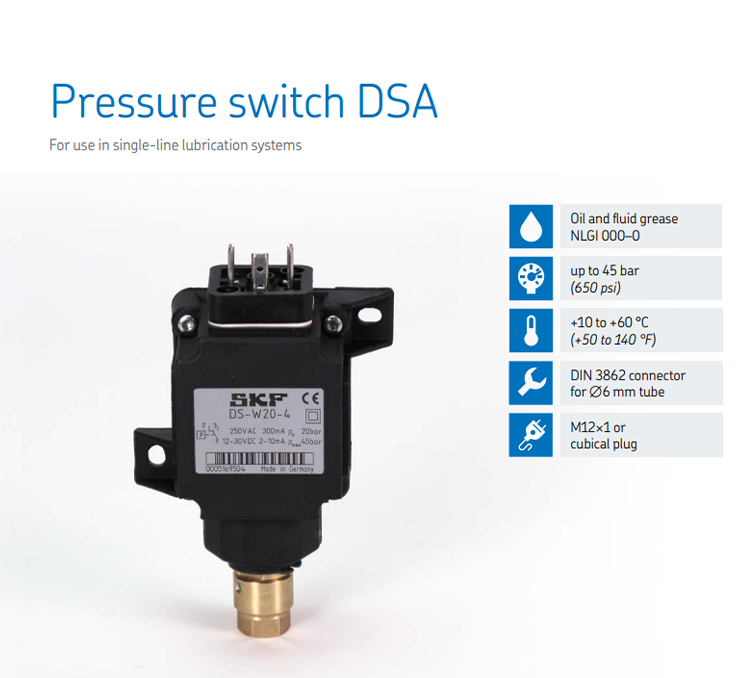

第一款：接头朝上的“立正卫士”
识别特征：接头垂直朝上，油路接口向下
专属零件号：00.250.1053
服役机型：专用于SM52、SM74、CD74及XL75系列

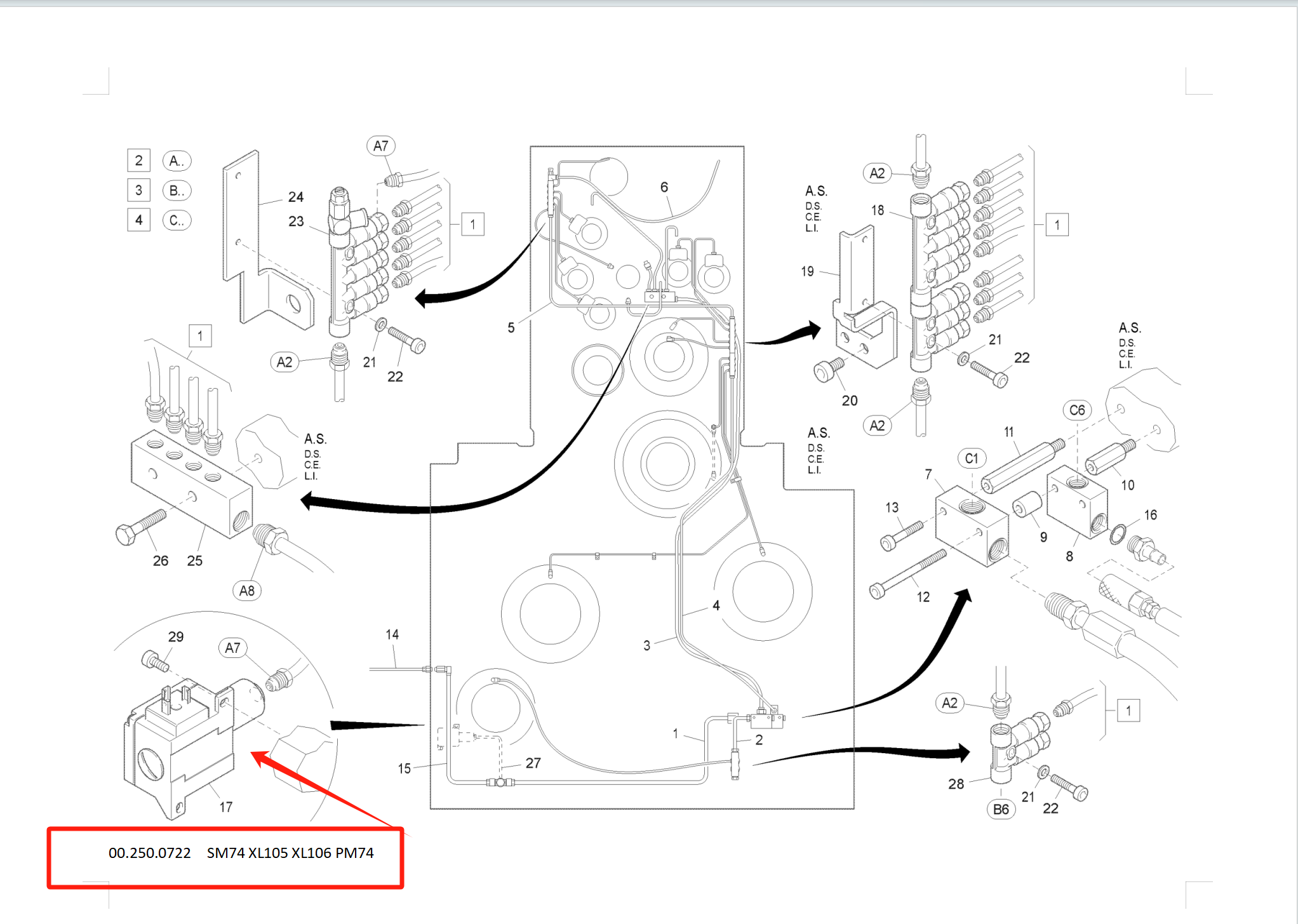

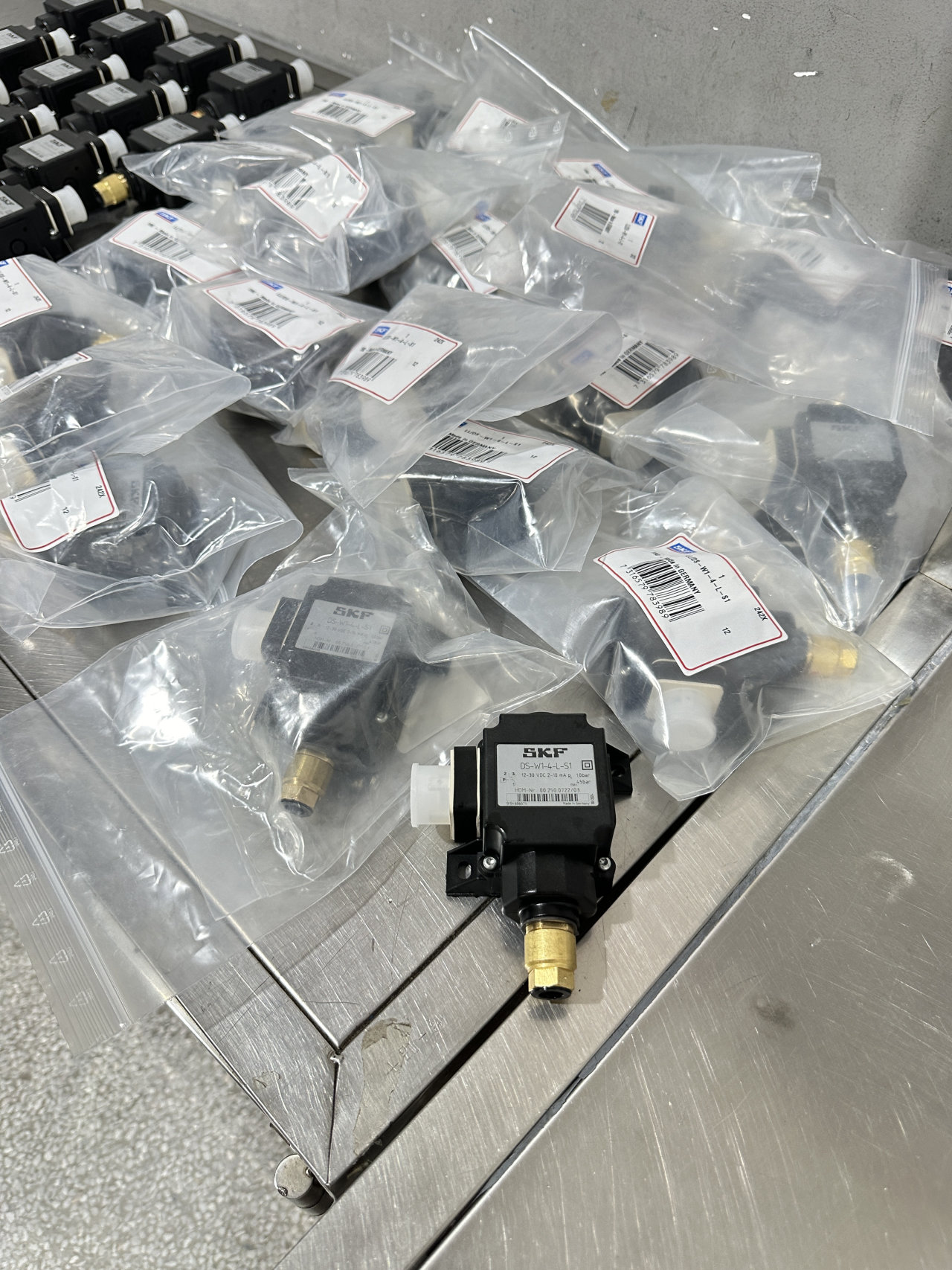

第二款：插头朝左的“左撇子”
识别特征：电气插头位于壳体左侧
专属零件号：00.250.0722
服役机型：适配SM74、PM7、XL105和XL106系列

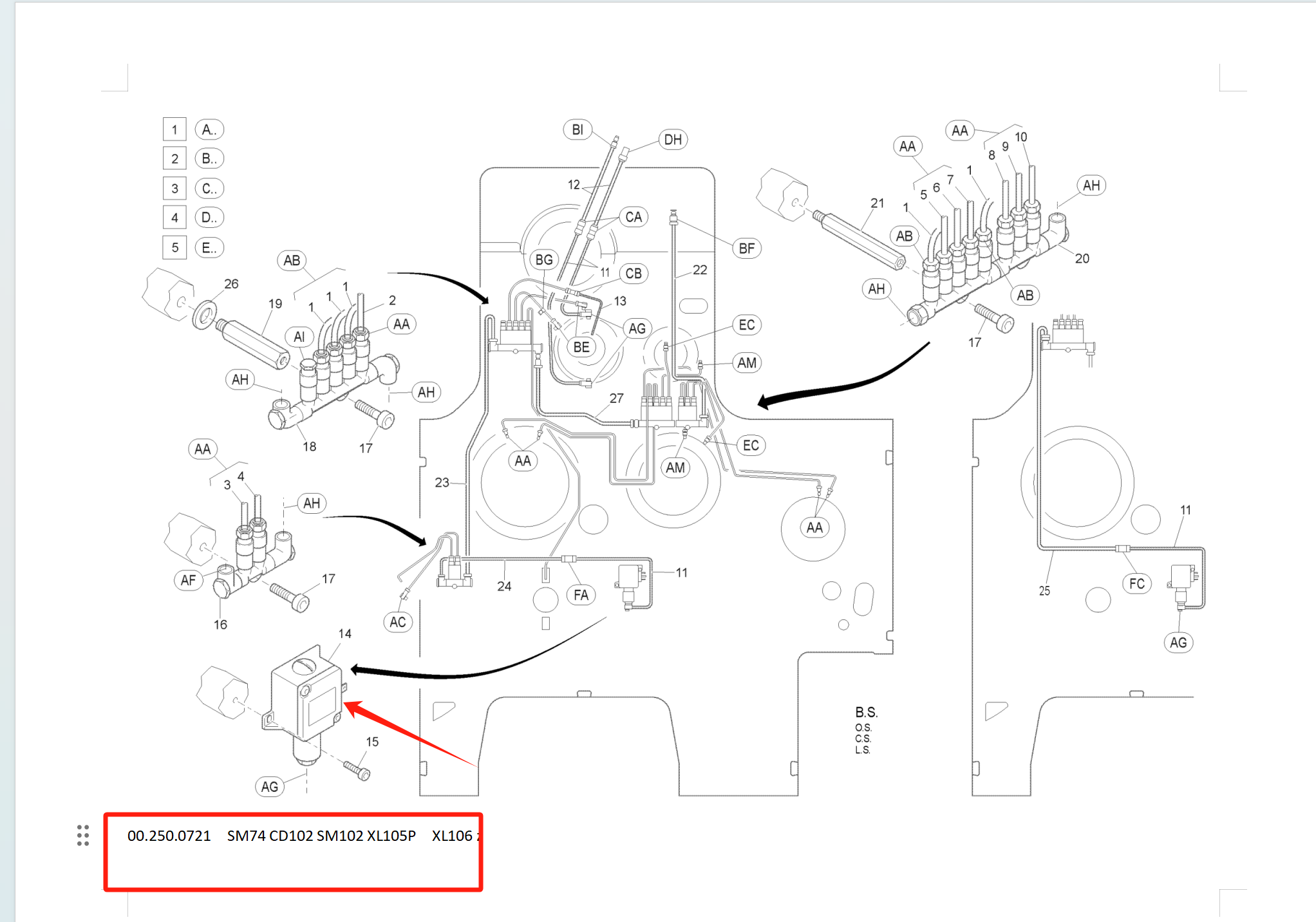

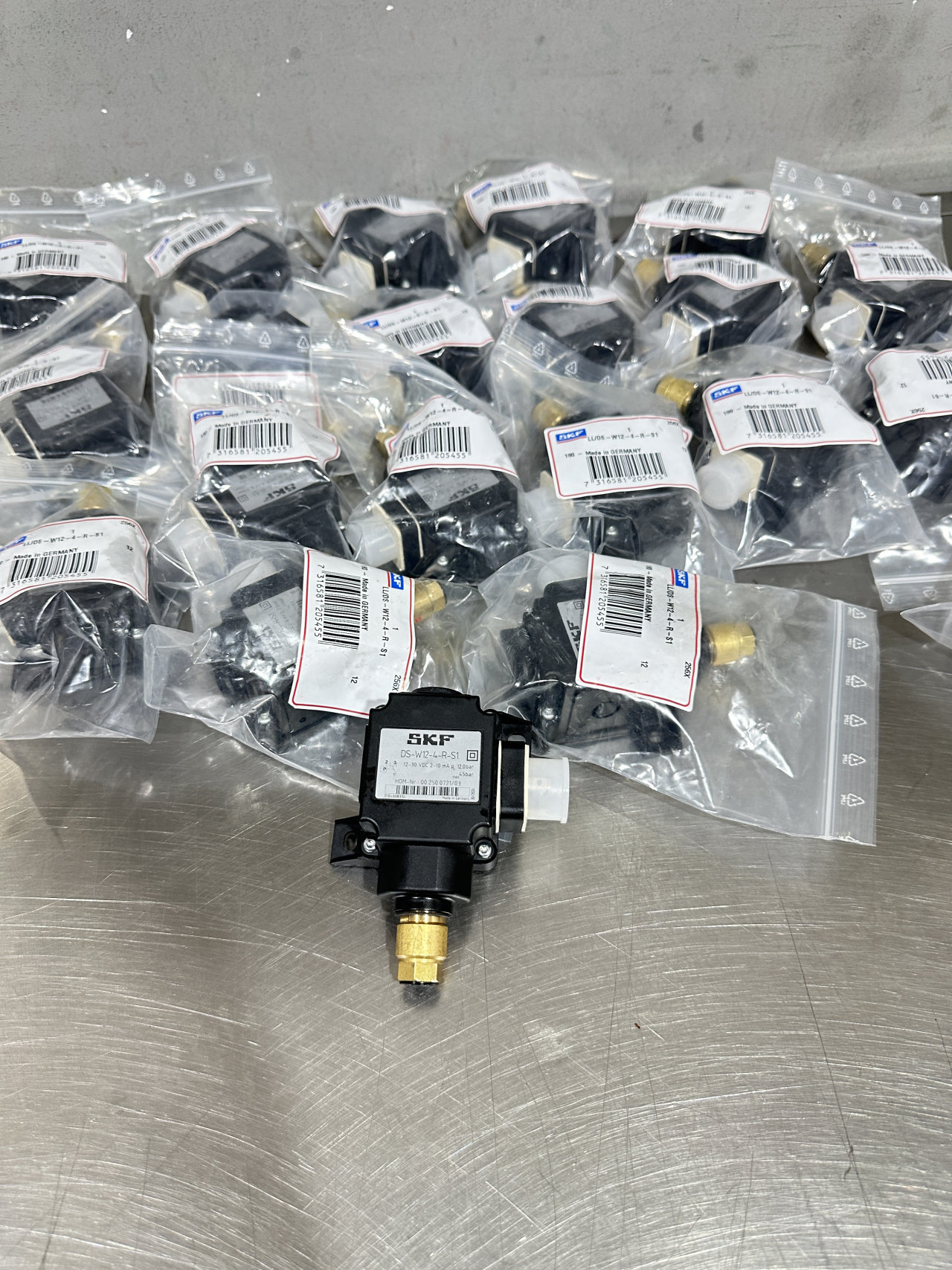

第三款：插头朝右的“右倾分子”
识别特征：电气插头位于壳体右侧
专属零件号：00.250.0721
服役机型：专用于CD102和SM102/XL105P/XL106/SM74等大幅面机型
为什么不能装错？
Part.3
这三款开关看似只有方向差异，但混用的后果可能很严重：
空间冲突：
在紧凑的机械结构中，错误方向的插头可能顶到相邻部件。比如在SM102上用了左插头型号，插头可能抵住防护盖板导致无法合盖 。
线路张力：
方向不对会使线缆过度弯曲，长期使用可能导致线芯断裂。海德堡维修中心数据显示，30%的油压开关故障源于线路损伤。
密封失效：
旋转壳体强行安装会扭曲密封面，引发液压油渗漏。曾有机坊因错装开关导致液压油渗入电气腔，造成价值数万元的控制板烧毁。
检测盲区：
特定机型的控制程序预设了传感器方向参数，方向错误可能被系统误判为故障。例如XL106设备对左插头开关的信号处理有专门优化。
维修实战指南
Part.4
当面对油压开关更换时，遵循“三看原则”：
1、接头朝上型（零件号：00.250.1053）
2、选用左插头（零件号：00.250.0722）
3、选用右插头（零件号：00.250.0721）
观察安装腔体结构，确认插头活动空间主要在左侧还是右侧。
顺着原装线束的走线路径判断。海德堡的线槽都按标准型号预塑形，更换新开关时若发现走线不顺畅，极可能选错型号。
特别提醒：遇到不明型号时，切勿相信肉眼判断！许多维修老师傅都曾因“看起来一样”而翻车。
最稳妥的方法是：
1、记录机身序列号
2、查询设备出厂配置表
3、核对零件号后四位编码
在海德堡印刷机的维修世界里，细节决定成败。油压开关虽小，却维系着整个液压系统的安全运行。
下次当你面对这三款“孪生兄弟”时，只需记住：朝上、朝左、朝右各司其职，对号入座才能万无一失。
毕竟，在精密机械的领域里，“差不多”就是差很多！
您是否也曾在这三款开关上栽过跟头？
