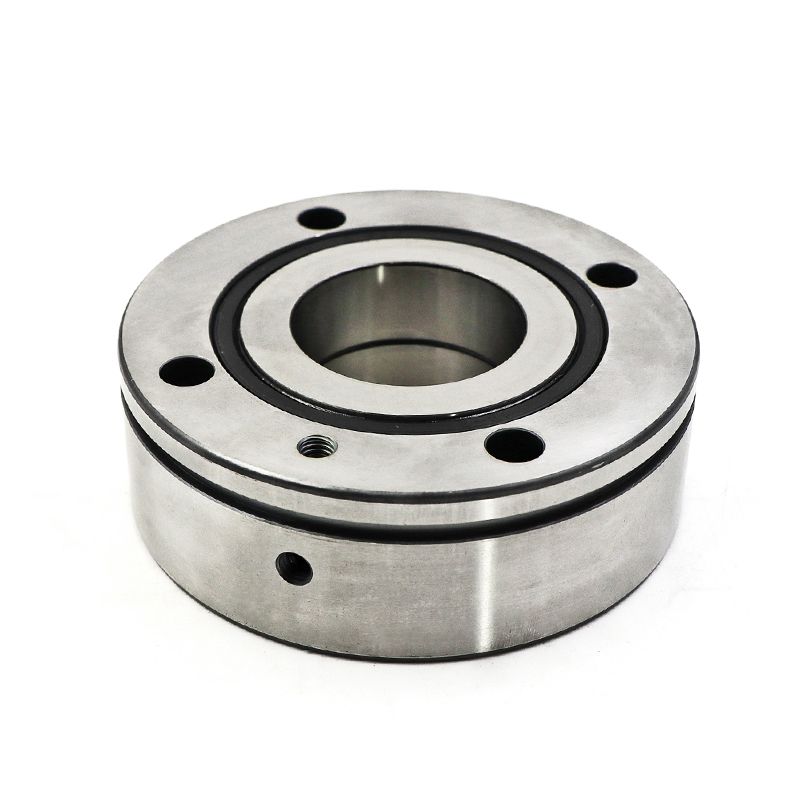

ZKLF1560-2RS-PE丝杠支撑轴承,丝杠驱动轴承布置用于传统轴承设计结构不能很好地满足应用要求的场合。
INA 和 FAG 推力角接触球轴承的产品范围很广,可以满足螺纹丝杠中高动态运行工况的轴承布置设计要求,如高精度、高承载能力、高刚度、低摩擦、安装简便、免维护或低维护等。通过这些考虑全面、应用理想的产品可以得到具体的解决方案来满足丝杠驱动中轴承布置的技术和经济性要求!
单列和多列设计 推力角接触球轴承有单列、双列或三列几种,都是即装即用单元。它们是自保持轴承,包含几何尺寸稳定的厚壁外圈、滚珠、保持架组件和整体式或两件式内圈。在个别系列中,外圈上有通孔,以方便将法兰安装在相邻结构上。
这些轴承内外圈相互匹配,因此用精密锁紧螺母锁紧轴承套圈时轴承即可实现设定预紧。
轴向和径向承载能力 由于有 60° 的接触角,这种轴承可以承受很高的轴向力以及径向力。
X 型和 O 型布置中的接触角布置 在多列角接触球轴承布置中,从接触角布置方面来看, O 型、X 型和串联布置之间有区别。接触角布置对轴承位置的倾斜刚度
具有重要影响。
O 型布置的特点为:
■ 高倾覆刚度
■ 由于轴承位置的倾覆刚度高,螺纹丝杠的临界转速更高
■ 在由于皮带驱动等原因产生更多径向载荷的情况下额定使用寿命更长。
X 型布置的特点为:
■ 低倾覆刚度
■ 螺纹丝杠的临界转速低
■ 由于皮带驱动等原因产生更多径向载荷的情况下额定使用寿命短。
