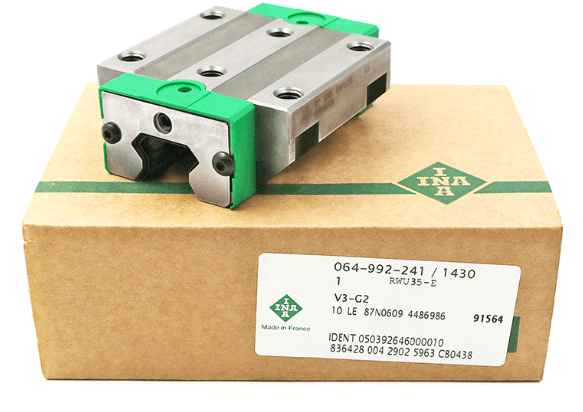

德国INA直线导轨滑块RWU55E-G2-V3东莞凌纳代理商现货供应RWU55E-G3-V3
直线循环滚柱轴承及导轨组件
特性 主要应用在需要承受极高的载荷,但仍能确保高刚性和高精度的场合。
预载的直线导轨尤其适用于大行程的机床行业。
直线循环滚柱轴承及导轨组件有满滚柱设计和带链式保持架设计。直线导轨系统包括至少一个滚柱滑块、一根导轨及塑料填塞片。
直线循环滚柱轴承及导轨组件是 X-Life 质量的直线导引系统。
意味着提升的技术特性,坚固耐用并且运行寿命长。
满滚柱 RUE..-E 系列为满滚柱。
由于具有可能数量的滚柱,满装圆柱滚子直线导轨的承载能力和刚性极高。
带链式保持架 RUE..-E-KT 系列与满滚柱设计相比,滚动体由链式保持架导引。
该设计比满滚柱设计的噪音更低。
但是由于保持架链的原因,在负载区的滚动体数目会有所减少。
由于链式保持架版本所用滑块均为加长型,所以基本额定载荷和刚性特性与满装滚子的标准型滑块相似。

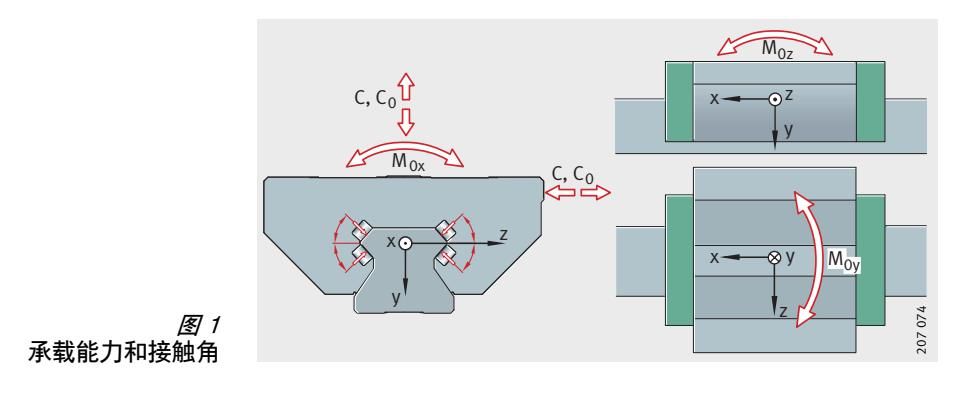

承载能力 滚动体布置为 X 型布置。
能够承受各个方向的力 ? 除了运动方向 ? 和绕各个轴的力矩,
图 1
