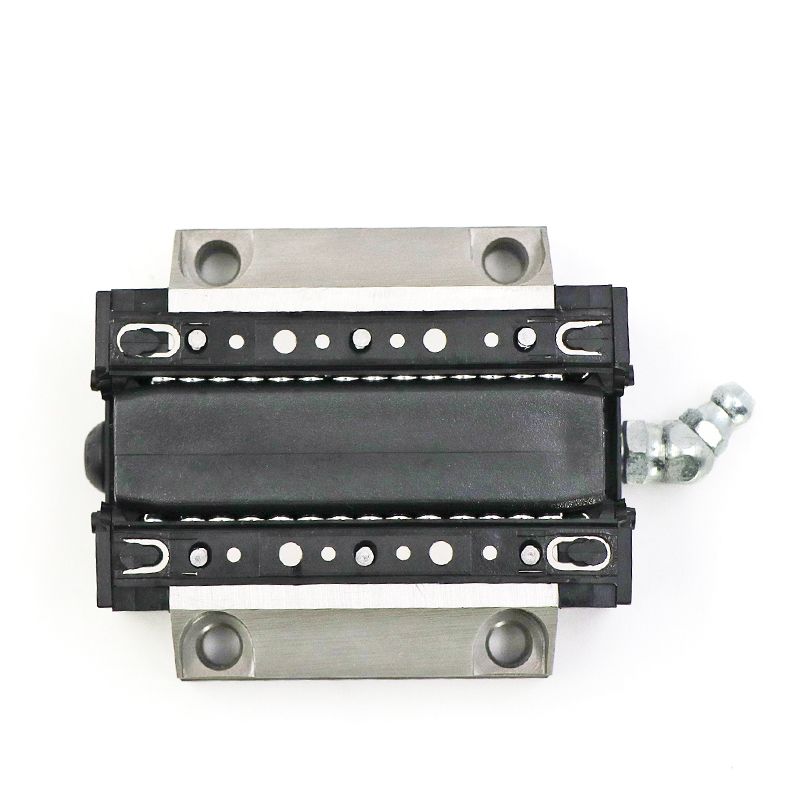

INA滑块KWSE35-G3-V1六列线性滑轨 德国原装现货供应

品牌:INA

型号:KWSE35-G3-V1

应用:自动化机械、电子、印刷机械、精密测试仪、食品机械、喷涂设备、数控机床、包装机械等领域.

在线咨询 全国热线
0769-23039903

产品介绍

KWSE35六列直线循环滚珠轴承及导轨组件

特性 直线循环滚珠轴承及导轨组件 KUSE 是满滚珠的系统并已预载。

可用于行程没有限制、高载荷或极高载荷、刚性要求高或极高的工况。

系统包括至少一个满滚珠滑块、一根导轨及塑料填塞片。

系统可拆分开来订购滑块 KWSE 和导轨 TKSD 或者作为一个单元KUSE。在一个单元中,一个或多个滑块安装在一根导轨上。

承载能力 该直线循环滚珠轴承及导轨组件有六列滚珠。四列外部滚珠的接触角为 45° 两列内部滚珠的接触角为 60°,图 1。

四列滚珠承载压力,两列滚珠承载拉力,六列滚珠承载侧向力。

系统可承受所有轴向的载荷 – 除运动方向以外 – 以及绕各个轴的扭矩,图 1。

INA直线导轨KWSE35-G3-V1现货供应INA滑块(图3)


KWSE35-G3-V1六列线性滑轨 机床导轨(图2)
