成为客户所信赖的工业品方案提供商
二维码

全国服务热线:0769-2303990313424707825

Column navigation栏目导航

全国服务热线

0769-23039903

技术文章

进口FAG轴承代理商浅谈处理轴承表面发黑的工艺

作者:东莞凌纳机械时间:2023-03-24 14:43:43 次浏览

信息摘要:

 一种常温发黑处理工艺,进口FAG轴承代理商介绍主要由以下工艺步骤完成:1)清洗;2)脱脂:工件必须完全浸入脱脂液中;脱脂液浓度ph值12-14,处理时间10-30min,每过3-5分钟上下抖动几次,药液浓度低于ph12时补充脱脂粉;3)水洗;4)酸洗:酸洗液浓度ph值2-4,处理时间5-10min;5)水洗;6)发黑:池液浓度ph值2.5-3.5,处理时间10-12min;7)水洗;8)吹干;9)上油。

  一种常温发黑处理工艺,进口FAG轴承代理商介绍主要由以下工艺步骤完成:1)清洗;2)脱脂:工件必须完全浸入脱脂液中;脱脂液浓度ph值12-14,处理时间10-30min,每过3-5分钟上下抖动几次,药液浓度低于ph12时补充脱脂粉;3)水洗;4)酸洗:酸洗液浓度ph值2-4,处理时间5-10min;5)水洗;6)发黑:池液浓度ph值2.5-3.5,处理时间10-12min;7)水洗;8)吹干;9)上油。本发明有益的效果是:

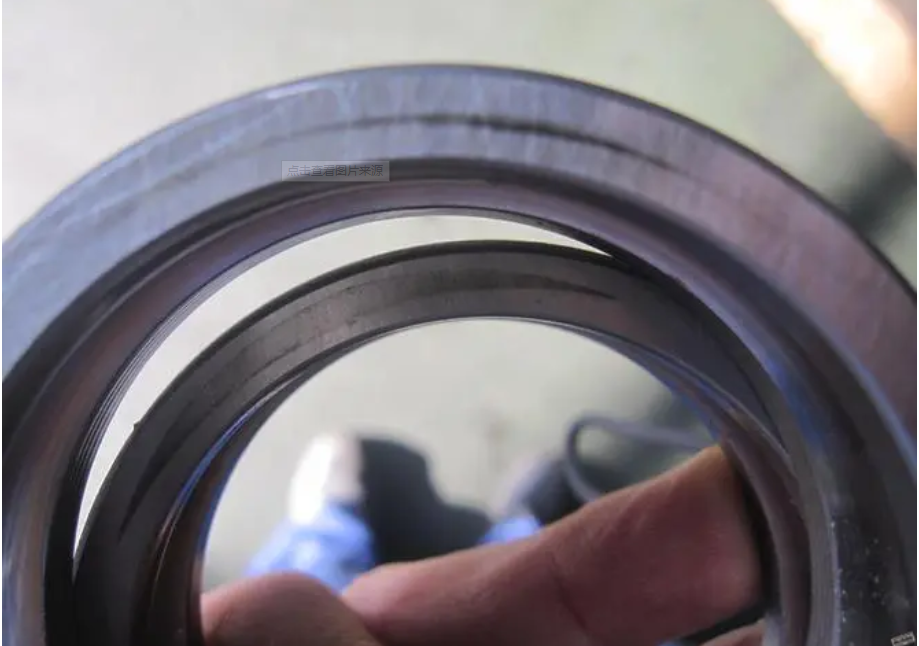

ina轴承

    1.发黑安全不用电,用碱性高温发黑需100%用电。


    2.提高工效:共需1-2分钟。


    3.发黑成本低,设备简单,操作方便;对发黑时间作了严格的控制。


    4.工艺适应性强:解决了球墨铸铁不能发黑的难题。


  一种轴承套圈倒角及挡边的发蓝防锈处理工艺。轴承套圈在热处理后经过除油脱脂,然后在氢氧化钠、亚硝酸钠、硝酸钠和水的混合溶液中进行变色处理,其配比为15∶3-5∶1∶20;温度120℃-135℃;时间15-25分钟;取出套圈用清水冲洗后进行钝化处理,钝化处理用重铬酸钾溶液作为填充液,其浓度为12%-18%;在室温下1-2分钟;经钝化处理并干燥后,放入105℃-120℃的机油或防锈油中1-3分钟,至气泡完全消失后取出,停放10-15分钟后检验。ina轴承代理商讲述本发明生成的氧化物薄膜性能稳定,在常温下可长期保护套圈倒角、挡边处不生锈,轴承的外观质量得到明显改善。


  钢制件的表面发黑处理,也有被称之为发蓝的。


  发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。


  但常温发黑工艺对于低碳钢的效果不太好。


  A3钢用碱性发黑好一些。碱性发黑细分出来,又有一次发黑和两次发黑的区别。


  发黑液的主要成分是氢氧化钠和亚硝酸钠。


  发黑时所需温度的宽容度较大,大概在135到155℃之间都可以得到不错的表面,只是所需时间有些长短而已。


  实际操作中,需要注意的是工件发黑前除锈和除油的质量,以及发黑后的钝化浸油。发黑质量的好坏往往因这些工序而变化。


  发黑是金属热处理的一种常用手段,原理是使金属表面产生一层氧化膜,以隔绝空气,达到防锈目的。外观要求不高时可以采用发黑处理,钢制件的表面发黑处理,也有被称之为发蓝的。发蓝处理是一种化学表面处理,其主要作用是在工件表面形成一层致密的氧化膜,防止工件腐蚀上锈,提高工件的耐磨性,它只是一种表面处理,不会对内部组织产生任何的影响,它不是热处理,和淬火有根本的区别。


  本文章内容由德国ina滑块导轨供应商收集整理于网络,目的在于传递更多信息,如有侵犯到您权益,请联系删除,需要了解更多进口轴承信息欢迎在评论区留言交流,想要了解轴承/滑块的哪一方面内容欢迎关注我们东莞凌纳机械。


Copyright © 2013-2023 东莞凌纳机械有限公司 备案号:粤ICP备16040966号
