海德堡印刷机轴承维修问题：滚筒轴承磨损问题

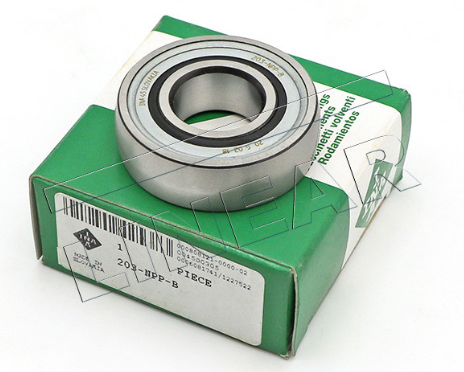

      印刷机滚筒轴承是应用于滚筒两端轴，保证高速平稳运转和印刷过程离合压、调压结构的精密轴承，目前这类轴承主要依靠进口。东莞印刷机轴承代理商小编表示常见的印刷机包括：海德堡印刷机，罗兰印刷机。机型：海德堡HD102V胶印机。

　　故障现象：第二色出现重影裁员，重影现象沿操作面——传动面方向越来越重。

　　检查：

　　1.用放大镜检查，重影现象呈现双数规律，即一张印品的重影在前，相邻一张重影在后。确定重影问题由大传纸滚筒牙排引起。

　　2.第三组印刷，第四组合压但不落墨辊裁切，检查印品无重影现象。进一步仅说明重影现象是第二组与第三组之间的大传纸滚筒引起。

　　3.检查这个大传纸滚筒的开牙球，未发现明显磨损现象。

　　4.检查这个大传纸滚筒的开、闭牙时间，发现存在差别，按标准调整后仍存在重影。怀疑滚筒轴承有磨损。

　　使用千斤顶从机器下方顶大传纸滚筒，用百分表检测滚筒表面耗材，检查在顶起滚筒前后，百分表指针的变动量。在传动面测量时，百分表指针变动量为0.02mm；在操作面测量时，百分表指针变动量为0.06mm。由此判断，大传纸滚筒传动面的滚针轴承磨损。

　　拆卸检查晒版，这个滚针轴承锈蚀、磨损严重，取出过程中，滚针散落。

　　维修方案及修后效果：

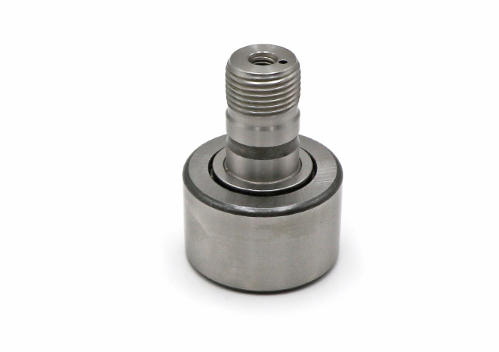

　　更换滚针轴承架及内外圈。

　　重影现象消失。

　　滚针轴承磨损原因分析：

　　该机组的水斗漏水，水分渗入滚筒轴承处，致使轴承锈蚀并磨损。
