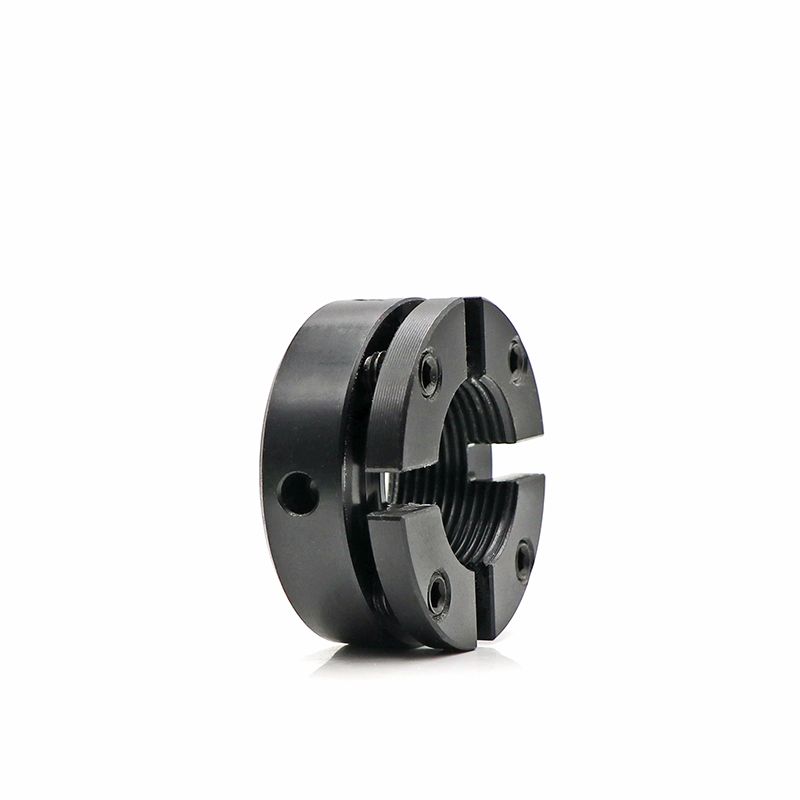

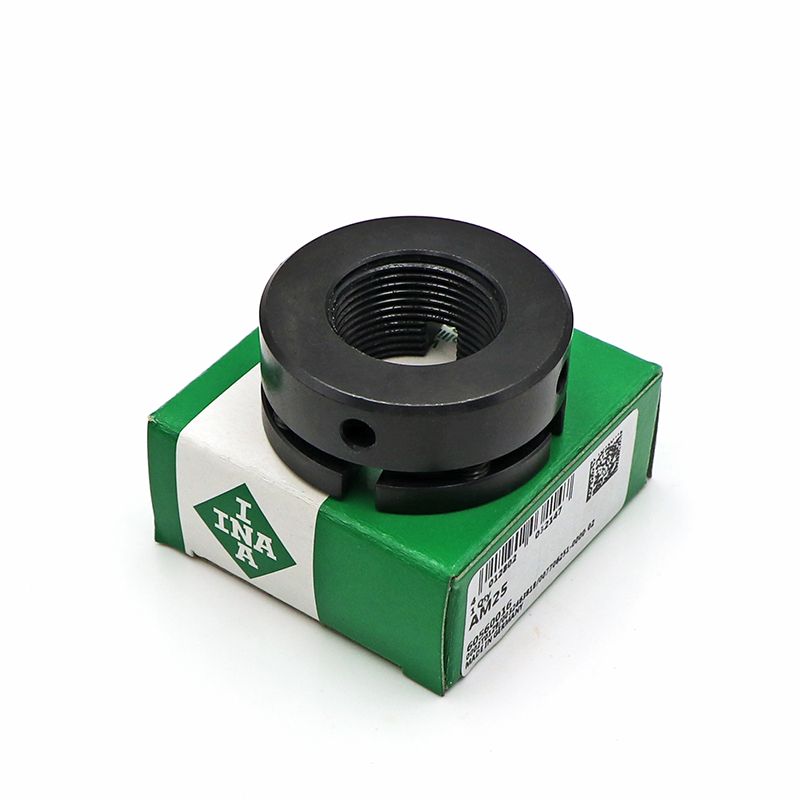

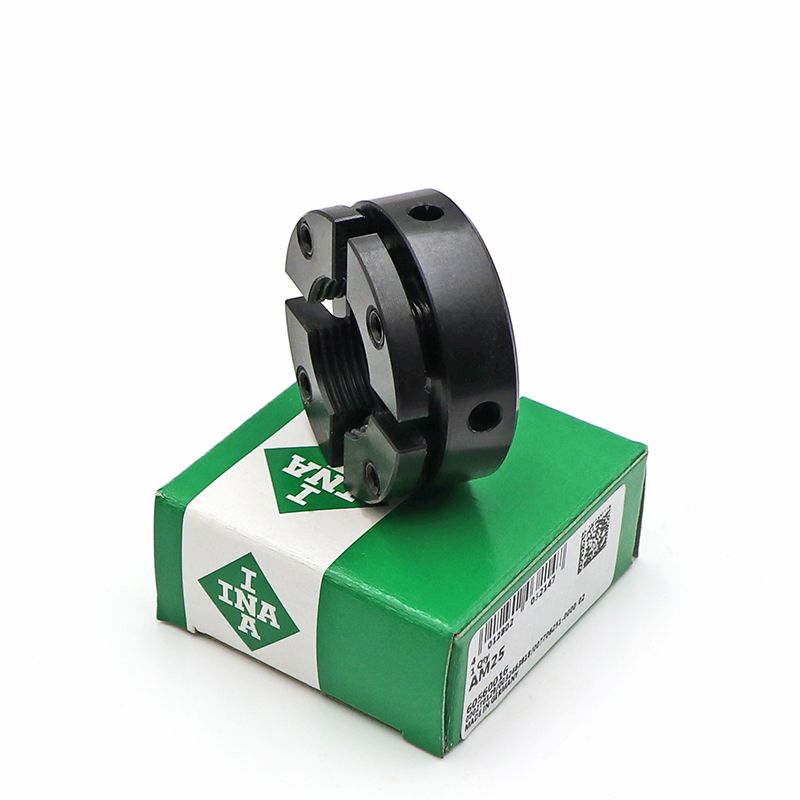

INA精密锁紧螺母 AM25 东莞凌纳 轴承德国原装现货

品牌:INA

型号:AM25

应用:自动化机械、电子、印刷机械、精密测试仪、食品机械、喷涂设备、数控机床、包装机械等领域.

在线咨询 全国热线
0769-23039903

产品介绍

AM系列锁紧螺母开有几个槽用于施加预紧力。拧紧紧定螺钉时,通过这些槽产生弹性变形。因此,锁紧螺母的内螺纹面紧靠轴上螺纹的侧面,从而产生很大的摩擦力防止螺母松动。这种锁紧方法不影响螺母的跳动精度。

型号

d

D

(mm)

h

(mm)

AM15

M15x1

30

18

AM17

M17×1

32

18

AM20

M20×1

38

18

AM25

M25×x1,5

45

20

AM30

M30x1,5

52

20

AM30/65

M30x1,5

65

30

AM35/58

M35×1,5

58

20

AM35

M35×1,5

65

22

AM40

M40×1,5

65

22

AM40/85

M40×1,5

85

32

AM45

M45x1,5

70

22

AM50M50×1,5

75

25

AM55

M55×2

85

26

AM60

M60×2

90

26

AM65

M65×2

100

26

AM70M70×210028

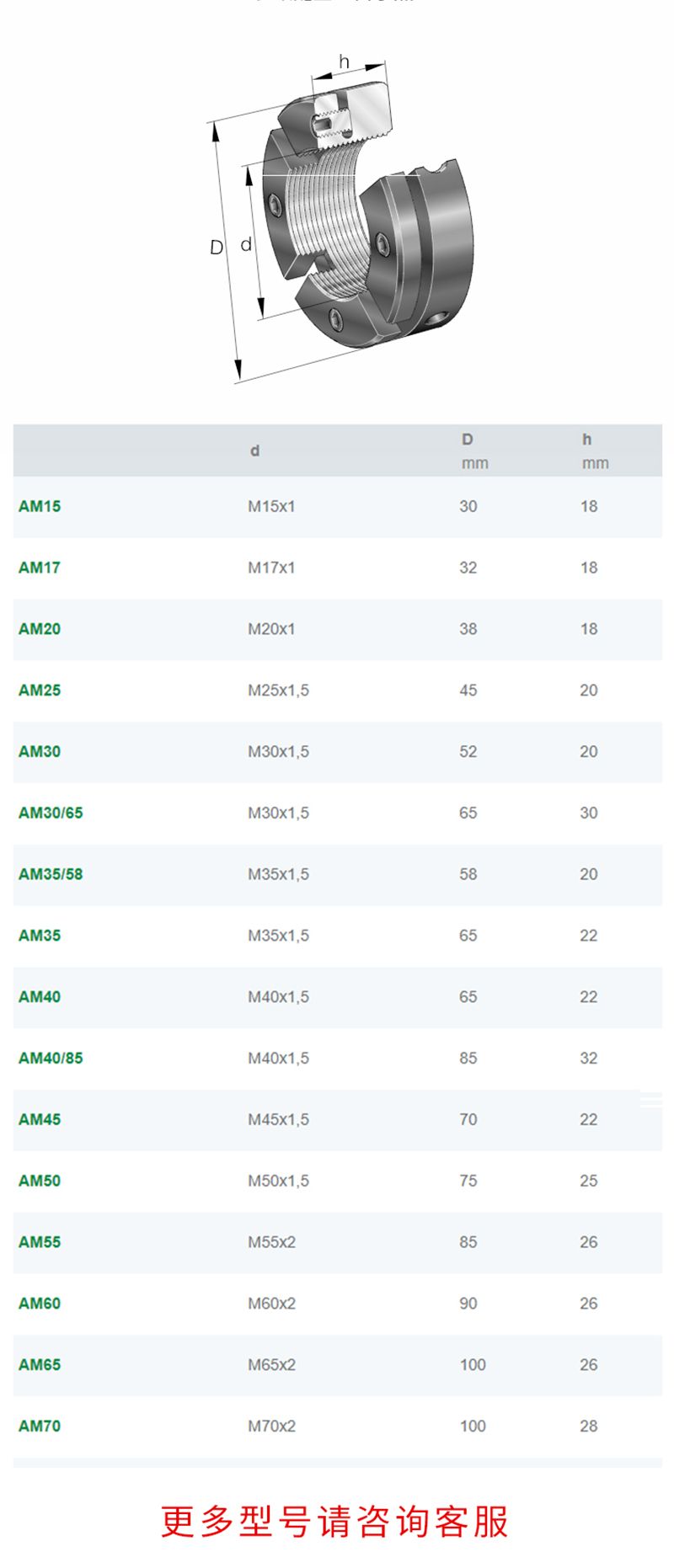

INA精密锁紧螺母 AM25 东莞凌纳 轴承德国原装现货(图1)

锁紧螺母常见问题及分析

一、问题与状况:内、外螺纹无法配合旋入,问题的分析:内、外螺纹标准直径是否相符,内、外螺纹是否有碰伤或毛边,螺纹内径、有效径是否符合制造规范,外螺纹有效径是否符合制造规范,内、外螺纹左右旋是否符合,外螺纹外径是否符合规范,外径太大容易造成牙低干涉,外螺纹牙形是否符合标准,内、外螺纹牙距是否相符合,外螺纹牙距累计制造误差是否过大。

建议与处理方法
1:用游标卡尺测量内外螺纹标准径是否同一规格尺寸
2:碰伤或毛边用钻石**去除即可
3:用游标卡尺测量内径尺寸,用合格牙模测量内牙有效径是否符合规范
4:用三线规和分厘卡检查有效径是否符合制造规范
5:检查内、外螺纹左右旋是否一致
6:用分厘卡测量外径尺寸是否符合规范
7:用光学投影机检查牙形是否符合标准60度
8:检查内、外螺纹牙距是否一样
9:用万能工具显微镜检测牙距,是否误差过大

精密锁紧螺母


二、问题与状况
螺帽 和外螺纹配合旋入后,发生牙孙及装拆卸困难
问题的分析:INA精密锁紧螺母AM15装配时内、外螺纹是否清洁干净,内、外螺纹是否有碰伤或毛边产生,装配时内、外螺纹是否有加润滑油,装配未锁紧时,内外螺纹配合是否太紧,锁紧螺帽时,工具的选用是否恰当,脱松螺帽时,锁定 螺丝 是否有放松,牙距不一样时,强行锁入.
